El sistema radio está compuesto por un receptor XR S 868, comunicado con un emisor XT S 868, al cuál se pueden conectar una o dos bandas de seguridad resistiva 8,2 Kohm o dispositivos auxiliares.
Cada receptor de radio XR S 868 es capaz de controlar 6 emisores XT S 868, lo que supone la conexión de 12 bandas de seguridad como la XS 55 (8, Kohm).
El recepotor XR S 868 se conecta, a través de dos salidas de relé independiente, a los cuadros de control de automatizaciones tradicionales, dotados de entradas de seguridad N.C u 8,2 Kohm, ó a los cuadros de control FAAC dotados de BUS2easy (cableado a través de dos hilos no polarizados).

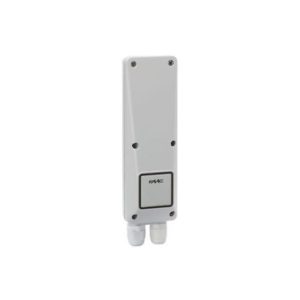

EMISOR XT S 868
MODELO
XT S 868
Tensión de alimentación
2 baterías LR6 AA 1,5V
Tipología de la instalación
en pared
Frecuencia de transmisión
868 Mhz
Autoregulación de la frecuencia
En los 4 canales
Alcance nominal
máx. 20 m.
Número máx. de bandas
2
Tecnología de la banda
Mecánica (contacto N.C.) y/o resistiva (8,2 KOhm)
Grado de protección
IP 55
Dimensiones (L x a x h)
50 x 31,5 x 158,5 mm
Temperatura ambiente en funcionamiento
-20ºC / 55ºC

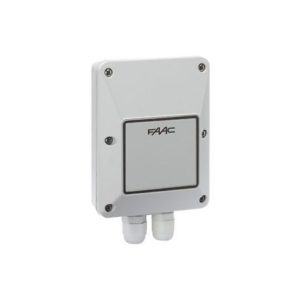

RECEPTOR XR S 868
MODELO
XR S 868
Tensión de alimentación
BUS2easy ó 12-24V
Tipología de la instalación
en pared
Frecuencia de transmisión
868 Mhz
Autoregulación de la frecuencia
En los 4 canales
Corriente absorbida
54 mA.
Modalidad de programación
4 para cada emisor
Número máx. de emisores
6 (XT S 868)
Entradas en regleta de bornes
Alimentación/BUS, Test (FAIL-SAFE)
Salidas en regleta de bornes
Relé 1 (N.C. ó 8K2) – Relé 1+2 (N.O./N.C.) – Nivel de batería
Grado de protección
IP 55
Dimensiones (L x a x h)
84 x 36,5 x 112 mm
Temperatura ambiente en funcionamiento
-20ºC / 55ºC
